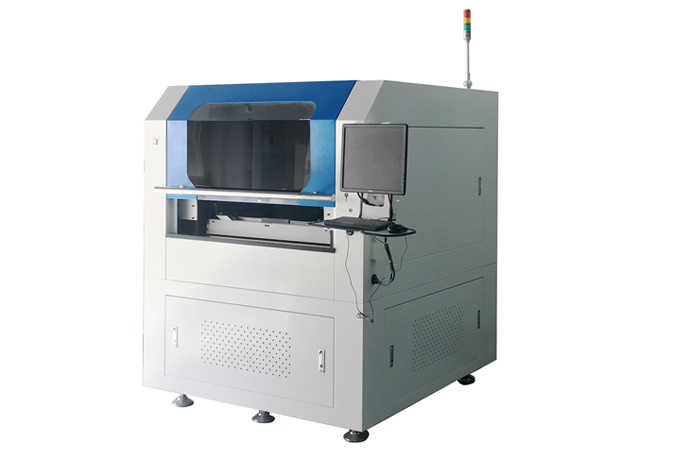

DirectLaser M3 不锈钢漏印模板激光切割设备

DirectLaser M3,是SMT焊膏漏印模板切割的专业机型,切口棱角分明细腻,侧壁光滑平顺,微观结构干净整齐。这款设备配套简单,设置容易,购置成本低,回本快,非常适合SMT组装厂、电路板厂钢网自产自用;也适合专业钢网服务厂家、其它提供电子外包服务厂家,更新设备、扩大产能用。

产品特点

稳定可靠

结构扎实精巧,稳定可靠,高速度与高质量完美统一

世界一流软件

软件举世无双,数据处理,功能全新升级再上一层楼

顶级光学器件

光源出类拔萃,按需加工,生产一流产品的如意工具

操作简单便捷

操作简单便捷,体验完美,享受顺畅操控的工作乐趣

无忧售后服务

无忧售后服务,随时待命,技术支持加培训责无旁贷

产品参数

技术参数

DirectLaser M3

DirectLaser M6

最大加工区域

800mm x 600mm

600mm x 600mm

X/Y轴定位精度

≤± 2μm

≤± 2μm

X/Y轴重复定位精度

≤± 2μm

≤± 2μm

X/Y轴分辨率

≤0.1μm

≤0.1μm

激光波长

1,070nm

1,070nm

X/Y轴移动系统

直线电机及光栅尺

直线电机及光栅尺

激光平均功率

≥100W

≥100W

切割厚度

20μm~300μm

20μm~5000μm*

设备平台

花岗岩机台,固定龙门式结构

花岗岩机台,移动龙门式结构

设备尺寸(W x H x D)

1,480mm x 1,585mm x 1,713mm

1,250mm x 1,915mm x 1,560mm

设备重量

约2,300kg

约1,500kg



配套及选项

DirectLaser M3

DirectLaser M6

数据处理软件

CircuitCAM7 Pro

CircuitCAM7 Pro

设备驱动软件

DreamCreaTor3

DreamCreaTor3

自动上下料系统

选配

选配

摄像头靶标对位系统

标配

标配

工业吸尘系统

标配

标配



工作环境

DirectLaser M3

DirectLaser M6

电源

3 x 380V+N+PE,50Hz,3.0kW

3 x 380V+N+PE,50Hz,3.0kW

环境温度

22°C±2°C

22°C±2°C


*与被加工材料有关
