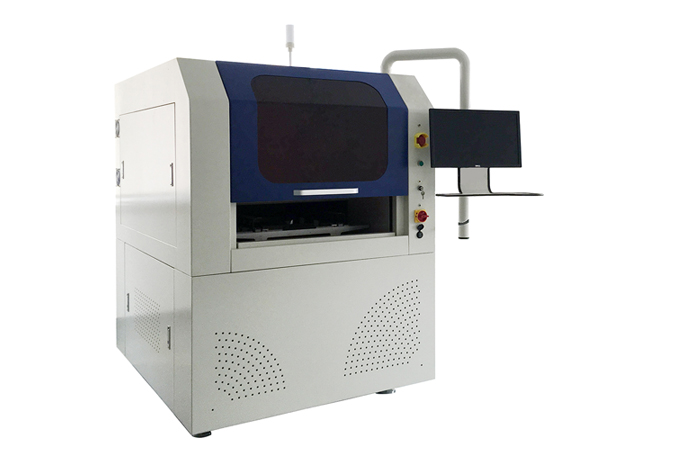

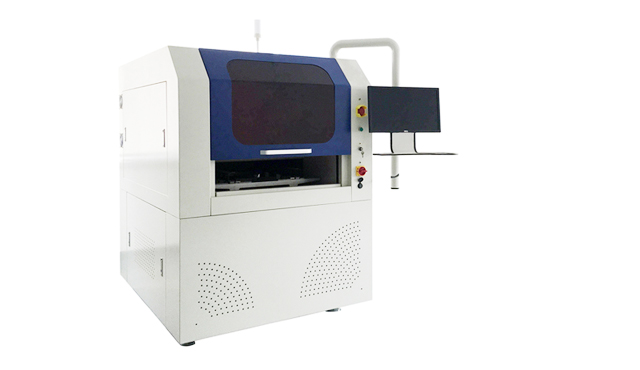

DirectLaser M6 不锈钢漏印模板激光切割设备

德中的DirectLaser M系列设备均采用优质花岗岩材料,构建了德中设备稳定性高,永不变形,扎实可靠的基础。其中,DirectLaser M6采用X、Y分离运动结构,激光头在稳定的桥架上沿X方向左右运动,工件夹持台沿Y轴前后运动;而DirectLaser M3采用工件夹持台固定,激光头在龙门架上沿X轴左右运动,而龙门架沿Y轴前后运动的定位结构。


DirectLaser M系列设备移动的动力,来源于直线电机和直线导轨。直线电机取消了从电动机到工作台之间的一切机械中间传动环节,实现了零传动,避免了丝杠传动中的反向间隙、惯性、摩擦力和刚性不足缺点,反应速度快、灵敏度高,随动性好,动力澎湃,可实现短行程高频高速运动,使设备的动态性能大大提高。在需要直线运动的地方,直线电机直接传动,消除了中间环节所带来的各种定位误差,定位精度高;直线电机的动子用磁悬浮力支撑,动子和定子间始终保持一定的空气隙而不接触,消除了定、动子间的接触摩擦阻力,提高了系统的灵敏度、快速性和随动性;直线电机的运动无接触传递力,机械摩擦损耗几乎为零,因此故障少,免维修,工作安全可靠、寿命长,噪声低。


这样的工作台和动力结构,从根本上提升了定位精度和定位速度。此外,DirectLaser M系列设备的结构,空间利用好,使得设备更紧凑,加工幅面大但占地面积却较小,可以安装在狭小的生产场所使用,很方便增添到现有的空间中。



产品特点

结构扎实精巧

结构扎实精巧,稳定可靠,高速度与高质量完美统一

软件举世无双

软件举世无双,数据处理,功能全新升级再上一层楼

光源出类拔萃

光源出类拔萃,按需加工,生产一流产品的如意工具

操作简单便捷

操作简单便捷,体验完美,享受顺畅操控的工作乐趣

无忧售后服务

无忧售后服务,随时待命,技术支持加培训责无旁贷

产品参数

技术参数

DirectLaser M3

DirectLaser M6

最大加工区域

800mm x 600mm

600mm x 600mm

X/Y轴定位精度

≤ ± 2μm

≤ ± 2μm

X/Y轴重复定位精度

≤ ± 2μm

≤ ± 2μm

X/Y轴分辨率

≤ 0.1μm

≤ 0.1μm

激光波长

1,070nm

1,070nm

X/Y轴移动系统

直线电机及光栅尺

直线电机及光栅尺

激光平均功率

≥100W

≥100W

切割厚度

20μm~  300μm

20μm~ 5000μm*

设备平台

花岗岩机台,固定龙门式结构

花岗岩机台,移动龙门式结构

设备尺寸(W x H x D)

1,480mm x 1,585mm x 1,713mm

1,250mm x 1,915mm x 1,560mm

设备重量

约2,300kg

约1,500kg



配套及选项

DirectLaser M3

DirectLaser M6

数据处理软件

CircuitCAM7 Pro

CircuitCAM7 Pro

设备驱动软件

DreamCreaTor3

DreamCreaTor3

自动上下料系统

选配

选配

摄像头靶标对位系统

标配

标配

工业吸尘系统

标配

标配



工作环境

DirectLaser M3

DirectLaser M6

电源

3 x 380V+N+PE,50Hz,3.0kW

3 x 380V+N+PE,50Hz,3.0kW

环境温度

22°C±2°C

22°C±2°C


*与被加工材料有关
