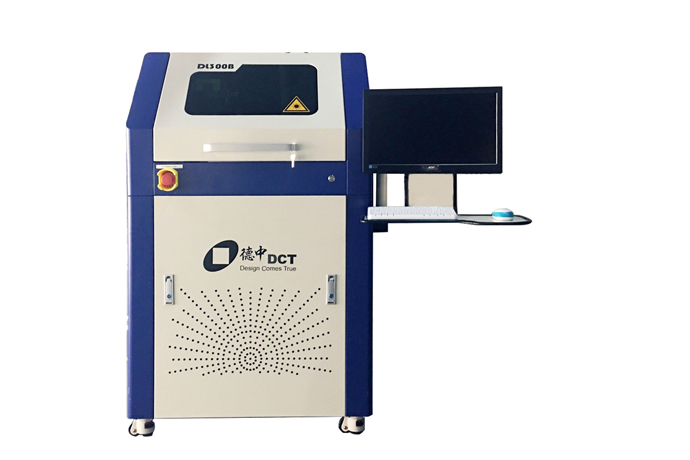

RapiDo系列 直接激光电路板打样设备

像打印一样制做电路板导电图形,适合多品种、小批量,特别适合射频、微波等超高尺寸精密度电路板制作。加工质量好、速度快,小巧易用、稳定可靠,添置、运行成本低,树立激光电路板设备性价比新标准。


设备采用进口高精度伺服电机,搭配C5级滚珠丝杆。结构简单,安全稳定。进口数字扫描振镜,结合真空吸附平台,加工高效,控深精准。设备搭载智能CCD定位系统,自动定位,一键校准,方便快捷。封闭式除尘风罩及专用吸尘系统,废料自动回收,清理方便,加工清洁无污染。配备的真空吸附平台,可承载300mm×300mm幅面材料。

产品特点

直接激光剥铜

直接激光剥铜,简单易行,摆脱传统繁琐工艺,随需制作

精密传动系统

精密传动系统,图形保真,坚固的花岗岩基座,稳定可靠

顶级光学器件

顶级光学器件,好中选优,长寿命高效激光源,质量之本

采用数据驱动

采用数据驱动,避免失真,不用制版图转蚀刻,流程最短

提升装备水平

功能多且实用,打样与生产,突破传统加工极限,提升装备水平

产品参数

技术参数

RapiDo R2

RapiDo U2

RapiDo G2

激光波长

1,064nm

1,064nm

532nm

重复定位精度

≤±2μm

≤±2μm

≤±2μm

系统定位精度

≤±5μm

≤±5μm

≤±5μm

平均输出功率

30W

20W

20W

X/Y轴移动分辨率

≤0.5μm

≤0.5μm

≤0.5μm

振镜移动分辨率

20μrad

20μrad

20μrad

最大加工区域

300mm x 300mm

310mm x 230mm x 25mm

305mm x 230mm

设备平台

花岗岩机台,桥式结构

花岗岩机台,桥式结构

花岗岩机台,桥式结构

设备尺寸(W x H x D)

900mm x 1,450mm x 850mm

900mm x 1,630mm x 1260mm

900mm x 1,630mm x 1260mm

设备重量

270kg

700kg

700kg

接收数据格式

Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF



配套及选项

RapiDo R2

RapiDo U2

RapiDo G2

数据处理软件

CircuitCAM 7

CircuitCAM 7

CircuitCAM 7

设备驱动软件

DreamCreaTor 3

DreamCreaTor 3

DreamCreaTor 3

自动靶标对位系统

标配

标配

标配

工业吸尘系统

标配

标配

标配

真空吸附平台

标配

标配

标配



工作环境

RapiDo R2

RapiDo U2

RapiDo G2

电源

220VAC/50Hz,1.7kW

220VAC/50Hz,2.2kW

220VAC/50Hz,3kW

环境温度

26℃±4℃

26℃±4℃

26℃±4℃
