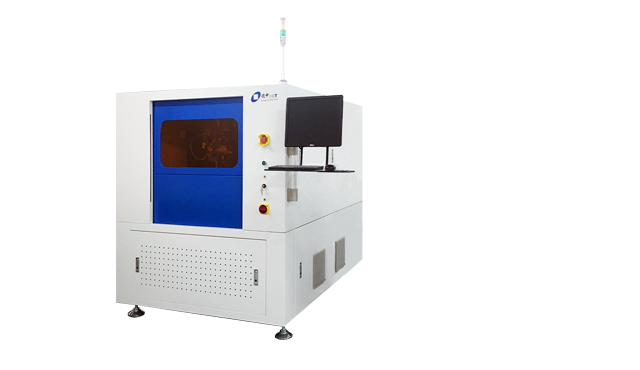

DirectLaser US6 多功能精密激光微加工设备
DirectLaser US6是U系列经典机型，均采用经典桥架式结构，即采用X、Y轴分离运动结构，加工头在稳定的桥架上沿X方向左右运动，工件夹持台沿Y轴前后运动，两个系统独立，各自的运动互不干扰。
德中的DirectLaser U系列设备，精度高、速度快，使产能提高的同时，也进一步降低生产成本。德中的DirectLaser直接激光家族中的DirectLaser Universal激光多功能微加工设备，用其多种高难微细加工技术，正在创造着新的商业机会。
DirectLaser US6适合多种苛求微细精密、敏感无损、干净平齐的应用，以“冷加工”为特色，解决陶瓷、硅片、玻璃、蓝宝石、等薄、脆、硬性材料，金属、高分子等热敏感材料和各种粘、皮、韧性材料加工难题。
产品参数
技术参数 | DirectLaser US6 |
激光波长 | 355nm |
重复定位精度 | ≤±2μm |
振镜分辨率 | 1μm |
X/Y轴移动分辨率 | ≤0.5μm |
加工面积 | 630mm x 560mm |
接收数据格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
设备平台 | 花岗岩机台，桥式结构 |
设备尺寸(W x H x D) | 1,560mm x 1,250mm x 1,915mm |
设备重量 | 约1,500kg |
工作环境 | DirectLaser US6 |
功率 | 3kW |
电源 | 380VAC/50Hz |
环境温度 | 22℃±2℃ |
配套及选项 | DirectLaser US6 |
设备驱动软件 | DreamCreaTor 3 |
数据处理软件 | CircuitCAM7 Laser |
自动上下料系统 | 选配 |
在线功率测量装置 | 选配 |
激光高度传感器 | 选配 |
摄像头靶标对位系统 | CCD自动对位 |
清洁吸尘系统 | 210mᵌ/hr, 220V, 1.5kW |
工件固定 | 真空吸附台，可定制夹具 |
FFU正压清洁装置 | 选配 |
