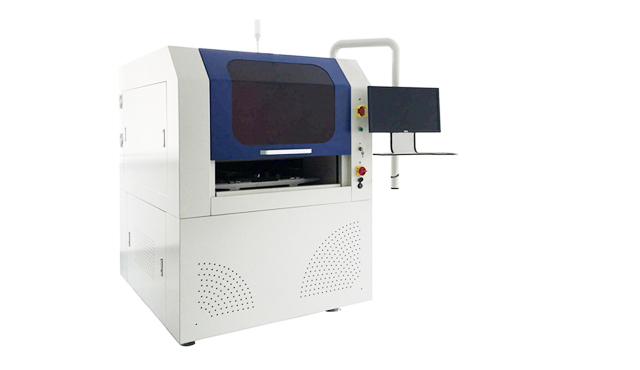

StencilMat M6 多功能激光精密切割设备
设备采用X、Y分离运动结构，激光头在稳定的桥架上沿X方向左右运动，工件夹持台沿Y轴前后运动，两个系统独立，各自的运动互不干扰。该结构从根本上提升了定位精度和定位速度。与StencilMat M3一样，设备采用进口IPG光纤激光器，自研专用钢网高速切割头，专业精致的光学器件和光传输系统，使得切割孔壁质量能够轻松满足严苛要求。
作为专用高速切割能手，StencilMat M6切割效率可达15000孔/小时以上，通过选配小孔加速模块，在加工30μm-100μm之间的孔，速度高达3万-8万/每小时。
产品参数
技术参数 | StencilMat M6 |
最大加工区域 | 600mm x 600mm |
X/Y轴定位精度 | ≤±2μm |
X/Y轴重复定位精度 | ≤±2μm |
X/Y轴分辨率 | 0.5μm |
激光波长 | 1,070nm |
X/Y轴移动系统 | 直线电机及光栅尺 |
激光平均功率 | 150W |
切割厚度 | 20μm ~ 5,000μm* |
设备平台 | 花岗岩机台，移动龙门式结构 |
设备尺寸（W x H x D） | 1,250mm x 1,915mm x 1,560mm |
设备重量 | 约1,500kg |
配套及选项 | StencilMat M6 |
数据处理软件 | CircuitCAM7 Pro |
设备驱动软件 | DreamCreaTor 3 |
自动上下料系统 | 选配 |
摄像头靶标对位系统 | 标配 |
工业吸尘系统 | 标配 |
工作环境 | StencilMat M6 |
电源 | 3 x 380V+N+PE,50Hz,3.0kW |
环境温度 | 22°C±2°C |
*与被加工材料有关
