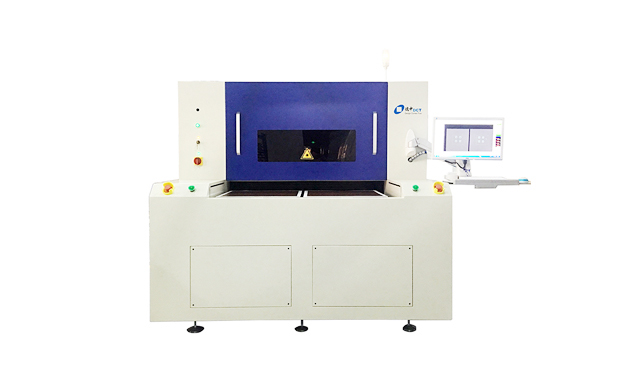

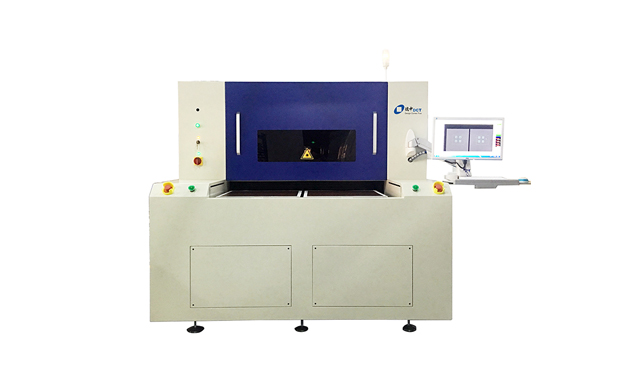

DirectLaser SF9 大幅面车载动力电池FPC切割设备
随着汽车电动化、智能化发展，FPC 在弯折性、减重、自动化程度高等优势进一步体现，FPC 在车载领域的用量不断提升，应用涵盖车灯、显示模组、BMS/VCU/MCU三大动力控制系统、传感器、高级辅助系统等相关场景。
设备采用模块化结构设计，根据材料特性和加工质量要求，可配置多种波长（紫外、绿光等）及脉宽（纳秒、皮秒等）激光器；超大幅面平台结构设计，配合高效精确CCD靶标识别算法，动态补偿系统，针对车载动力电池FPC切割应用进行优化，极大提升了加工精度。如数据图过大，系统还可自动转化分段加工数据，在保证精度的同时，大幅提升了加工效率。
产品特点
直接数据驱动
直接数据驱动，立即生产，产品快速导入
自动化程度高
留有扩展接口，随时入线，自动化程度高
激光替代模具
激光替代模具，避免失真，突破机械极限
皮秒冷切去除
皮秒冷切去除，无热作用，拓宽材料种类
精确激光控制
精确激光控制，定深定量，微米量级极致结构
产品参数
技术参数 | DirectLaser SF9 |
激光输出功率 | 15W-60W，根据激光器不同 |
激光脉宽 | 纳秒/皮秒 |
激光波长 | 355nm/532nm |
最大切割厚度 | 依材料所定，一般<2.5mm |
最大加工区域 | 2,200mm×550mm（其他尺寸可定制） |
在线工作 | 可选卷对卷/片上下料 |
设备平台 | 花岗岩平台，直线电机 |
设备尺寸（W x H x D) | 1,500mm*1,600mm*3,000mm |
设备重量 | 2,200kg |
工作环境 | DirectLaser SF9 |
功率 | 3.5kW |
电源 | 380VAC/50Hz |
环境温度 | 22℃±2℃ |
配套及选项 | DirectLaser SF9 |
设备驱动软件 | DreamCreaTor3 |
数据处理软件 | CircuitCAM7 Standard |
自动上下料系统 | 选配 |
在线功率测量装置 | 选配 |
激光高度传感器 | 选配 |
摄像头靶标对位系统 | CCD自动对位 |
清洁吸尘系统 | 210mᵌ/hr，220V，1.5kW |
