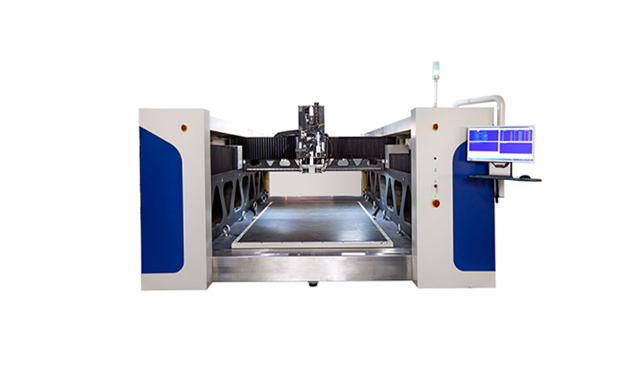

DirectLaser UL9 多功能精密激光微加工设备
DirectLaser UL9是一款超大幅面激光多功能微加工设备，采用龙门双驱结构，加工幅面可达3,000x1,500mm，可同时配置两种不同光源轮值加工，加工幅面与精度兼顾。
产品特点
超大幅面加工材料广泛
超大幅面加工，龙门双驱结构，加工幅面与精度兼顾
CAD数据驱动激光
CAD数据驱动激光，随时随地生产，即长于样品，又精于制作
精确控制激光参数
精确控制激光参数，切割和定深切割刚性、柔性、刚柔结合材料
突破传统加工局限
突破传统加工局限，精密钻微孔、盲孔，轻松实现高密度互连
充分发挥激光优势
充分发挥激光优势，加工特种材料，LTCC切割，高质量切割陶瓷
产品参数
技术参数 | DirectLaser UL9 |
最大加工区域 | 3,000mm x 1,500mm |
激光输出功率 | 50W |
激光波长 | 1,030nm |
激光脉宽 | ＜10ps |
X/Y轴重复定位精度 | ≤±10μm |
振镜分辨率 | 1µm |
设备平台 | 使用花岗岩机台 |
X/Y轴移动系统 | 直线电机及光栅尺 |
工作环境 | DirectLaser UL9 |
功率 | 3kW |
电源 | 380VAC/50Hz |
环境温度 | 22℃±2℃ |
配套及选项 | DirectLaser UL9 |
设备驱动软件 | DreamCreaTor 3 |
数据处理软件 | CircuitCAM7 LaserPlus |
自动上下料系统 | 选配 |
在线功率测量装置 | 选配 |
激光高度传感器 | 选配 |
摄像头靶标对位系统 | CCD自动对位 |
清洁吸尘系统 | 210mᵌ/hr,220V,1.5kW |
工件固定 | 真空吸附台，可定制夹具 |
FFU正压清洁装置 | 选配 |
