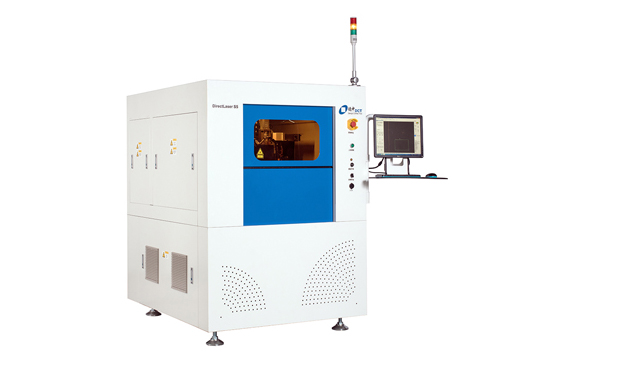

DirectLaser UL5 大幅面通用型激光微加工设备
DirectLaser UL5是U系列经典机型，采用1000x1000的大幅面平台，均采用经典桥架式结构，即采用X、Y轴分离运动结构，加工头在稳定的桥架上沿X方向左右运动，工件夹持台沿Y轴前后运动，两个系统独立，各自的运动互不干扰。
产品特点
精确控制激光参数
精确控制激光参数，切割和定深切割刚性、柔性、刚柔结合材料
突破传统加工局限
突破传统加工局限，精密钻微孔、盲孔，轻松实现高密度互连
多功能高性能统一
多功能高性能统一，高质量、高精度，与多种用途、多种材料兼顾
充分发挥激光优势
充分发挥激光优势，加工特种材料，LTCC切割，高质量切割陶瓷
极尽现代科技之妙
极尽现代科技之妙，TCO/ITO成型，显示屏银浆光蚀，微米级完美
产品参数
| 技术参数 | DirectLaser UL5 |
激光波长 | 355nm |
重复定位精度 | ≤±2μm |
振镜分辨率 | 1μm |
X/Y轴移动分辨率 | ≤0.5μm |
加工面积 | 1000mm x 1000mm |
接收数据格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
设备平台 | 花岗岩机台，桥式结构 |
设备尺寸(W x H x D) | 1,560mm x 1,250mm x 1,915mm |
设备重量 | 约1,500kg |
工作环境 | DirectLaser UL5 |
功率 | 3kW |
电源 | 380VAC/50Hz |
环境温度 | 22℃±2℃ |
配套及选项 | DirectLaser UL5 |
设备驱动软件 | DreamCreaTor 3 |
数据处理软件 | CircuitCAM7 Laser |
自动上下料系统 | 选配 |
在线功率测量装置 | 选配 |
激光高度传感器 | 选配 |
摄像头靶标对位系统 | CCD自动对位 |
清洁吸尘系统 | 210mᵌ/hr,220V,1.5kW |
工件固定 | 真空吸附台，可定制夹具 |
FFU正压清洁装置 | 选配 |
